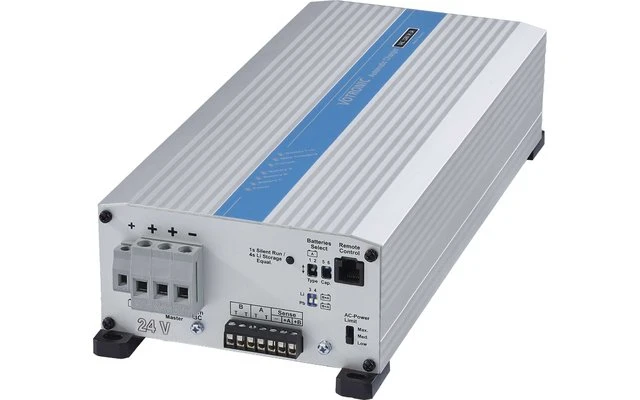

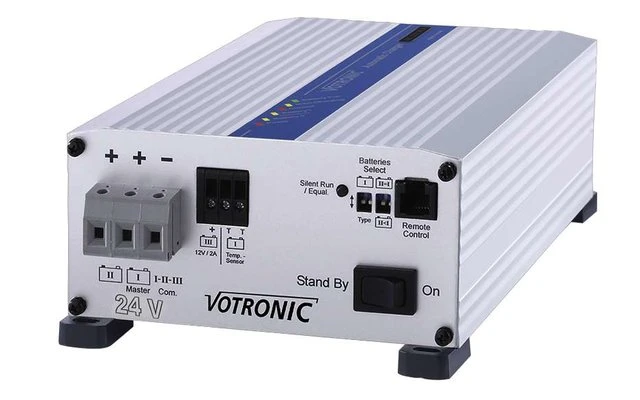

Votronic VAC 2425 M 3A Automatisches Ladegerät 24 V 25 A

Vollautomatisches Batterie-Ladegerät mit 3 Ladeausgängen für Sonderfahrzeuge, Rettungswagen, Einsatz- und Feuerwehrfahrzeuge.

Details

• Ladeprogramme Nr. 1, 2, 3 und 5 (Gel, AGM, Säure, Start) auf Batterietyp einstellbar
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Vollautomatischer Dauerbetrieb: Das Ladegerät kann ständig mit der Batterie verbunden sein und hält diese auf Vollladung. Bei Netzausfall werden die Batterien nicht entladen (Trennung durch Sicherheits-Schalter).
• Blei-Batterie-Regenerierung bei langen Standzeiten zweimal wöchentlich gegen schädliche Säureschichtungen.
• Parallel- und Puffer-Betrieb: Bei gleichzeitigem Verbrauch wird die Batterie weiter geladen bzw. voll erhalten. Die Anpassung der Ladezeiten berechnet und überwacht das Ladegerät automatisch.
• Überwachungsfreie Ladung: Mehrfacher Schutz gegen Überlast, Überhitzung, Überspannung, Kurzschluss, Verpolung, Fehlverhalten und Batterie-Rückentladung durch elektronische Abregelung bis hin zur vollständigen Trennung von Ladegerät und Batterie durch eingebaute Sicherheits-Schalter.
• Anschluss für Batterie-Temperatur-Sensor (im Lieferumfang Temperatur-Sensor 825): Bei Blei-Batterien (Säure, Gel, AGM) erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung und damit Batteriebelastung vermieden.
• Silent Run-Funktion: Auf Tastendruck geräuschoptimierte Arbeitsweise (Nachtbetrieb).
• Netzteilfunktion: Ermöglicht die Versorgung der Verbraucher ohne Batterie (z. B. bei Batteriewechsel).
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Eingebautes Bordnetzfilter: Problemloser Parallelbetrieb mit Solaranlagen, Wind- und Benzingeneratoren, Lichtmaschinen etc. an einer Batterie.
• Elektronik feuchtigkeitsgeschützt
• Ladehilfe für tiefstentladene Blei-Batterien: Schonendes vorladen der (Blei-Säure, -Gel, -AGM)-Batterie bis 8 V, dann kraftvolle Unterstützung der Batterie bei eventuell noch eingeschalteten Verbrauchern.
• Eingebauter Ladestromverteiler mit 2 Hauptladeausgängen, beide mit max. Strom- und Leistungsvermögen
• Bei gemischtem Betrieb mit 1 Versorgungs- und 1 Starterbatterie ist ein eigenes Starter-Ladeprogramm am eingebauten Ladestromverteiler einstellbar
• Starterbatterie wird bei Bedarf auch mit vollem Ladestrom geladen (kurze Fahrzeug-Standzeit)
• Separater Neben-Ladeausgang „S“ zur Stütz- und Erhaltungs-Ladung einer weiteren Starter-Batterie oder als Meldeausgang +86 für Motor-Startsperre bei Fahrzeug-Netzanschluss
• Equalisations-Funktion (IUIU-Ladekennlinie manuell aktivierbar für Zellen-Ausgleichsladung)
• Trennung der Batterien bei Netzausfall, Überhitzung, Fehlverhalten (Sicherheitsschalter pro Ladeausgang)
• Variable Einbaulage
• Zusätzliche details für die VAC 2425 M 3A- Ausführung
  Batterie-Kapazität 4-fach einstellbar (insgesamt 12 Ladeprogramme)
• Eingänge für Spannungsfühler-(Sense-)Leitungen, wahlweise nutzbar bei überlangen Ladeleitungen und/oder externen, verlustbehafteten Dioden-Ladestromverteilern
• Netz-/Ladeleistung reduzierbar bei leistungsschwacher oder eingeschränkter Netzversorgung, z.B. schwach abgesicherte Landstromversorgung, Generatorbetrieb etc. (Power-Limit-Funktion)

Ladeprogramme

• 1 „Gel“: Ladeprogramm für Gel-Batterien, Kennlinie IU1oU2oU3: Abgestimmt auf verschlossene, gasdichte Gel-/dryfit-Batterien mit festgelegtem Elektrolyt, welche generell ein höheres Ladespannungsniveau und längere U1-Haltezeiten benötigen, um kurze Ladezeiten mit besonders hoher Kapazitätseinlagerung zu erreichen und ein langfristiges Batterie-„Verhungern“ zu vermeiden.
• 2 „AGM“: Ladeprogramm für AGM-/Vlies-Batterien, Kennlinie IU1oU2oU3: Bestimmt für das Laden von verschlossenen, gasdichten AGM (Absorbent-Glass-Mat)-Batterien in Blei-Vlies-Technologie, welche ein besonders hohes U1-Niveau mit abgestimmten Haltezeiten für die Voll-Ladung und danach ein moderates U2-Niveau zur Ladeerhaltung benötigen (Platten- und Rundzellen-Technologie).
• 3 Ladeprogramm 3 „DIN 0510“ für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3: Allgemeine DIN-Kennlinie zur Ladung und Ladeerhaltung von offenen und geschlossenen Bleiakkus mit abnehmbaren Zellenstopfen und der Möglichkeit der Säurestandskontrolle und Säurestandskorrektur (Wartung). Ebenfalls anzuwenden für geschlossene Batterien wartungsarm, wartungsfrei, antimonarm, silberlegiert, calcium etc. mit niedrigem bzw. sehr niedrigem Wasserverbrauch. Bietet mit hohem U1-Niveau kurze Ladezeiten, hohen Ladefaktor und hohe Säuredurchmischung, auch im ruhenden (stationären) Einsatz (Säureschichtung) bei „nassen“ Antriebs-, Beleuchtungs-, Solar-, Heavy Duty- und Standard-Batterien.
• 5 „MOTOR“: Ladeprogramm für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3: Kennlinie ähnlich Lichtmaschine/Generator für bewegten (mobilen) Einsatz (Säureschichtung) mit besonders geringer Wartung (Batteriegasung, Wasserverbrauch). Ladung und Ladeerhaltung von Starter-Batterien in Einsatz-Fahrzeugen, gemäß einem früheren Vorschlag des Normenausschusses Feuerwehrwesen (FNFW). Für herkömmliche, konventionelle Standard-Starterbatterien, Starterbatterien „Absolut wartungsfrei“, „Wartungsfrei nach EN“, „Wartungsfrei nach DIN“, „Wartungsfrei“, „Wartungsarm“.

Technische Merkmale

• BR: Automatische Batterie-Regenerierung
• DC: Netzteil-Funktion (Batteriewechsel)
• Equ: Equalisations-Funktion (Zellen-Ausgleichsladung)
• FB: Anschluss Fern-Bedienung/-Anzeige
• LV: Ladestromverteiler für eine oder mehrere Batterien
• SR: Silent Run-Funktion (Nachtabsenkung)
• TK: Temperatur-Kompensation
• TS: Temperatur-Sensor im Lieferumfang
• Elektronik feuchtigkeitsgeschützt
• Zusätzliche Merkmale für die VAC 2425 M 3A- Ausführung
• Kap: Batterie-Kapazität (-Größe) einstellbar
• PL: Power-Limit-Funktion Netz-/Ladeleistungs-Reduzierung
• VF: Spannungsfühler (bei sehr langen Ladeleitungen)

Technische Daten

• Nennspannung (AC) in [V] 230
• Betriebsspannungsbereich (AC) in [V] je nach Ausführung
• Leistungsaufnahme (AC) in max. [W] je nach Ausführung
• Sinusförmige Power-Faktor-Korrektur (CosPhi = 1): ja
• Batterie-Nennspannung (DC) in [V]: 24
• Nebenladeausgang „S“ in [A] je nach Ausführung
• Ladekennlinie: IU1oU2
• Spannungsbegrenzung bei allen Ladearten/Programmen [V]: 30
• Spannungswelligkeit in [mV] rms: < 50
• Anzahl Ladeausgänge je nach Ausführung
• Geräte-Einbaulage: beliebig
• Temperaturbereich [°C]: -20 bis +45
• Schutzgrad/-klasse I / IP: 21
• Maße inkl. Befestigungsflansche, ohne Anschlüsse je nach Ausführung
• Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
• Für weitere technische Daten siehe bitte die Bedienungsanleitungen

Lieferumfang

• Netzkabel,
• 1 Temperatursensor für die VAC 2416 M 3A- Ausführung
• 2 Temperatursensoren für die VAC 2425 M 3A- Ausführung
• Bedienungsanleitung
