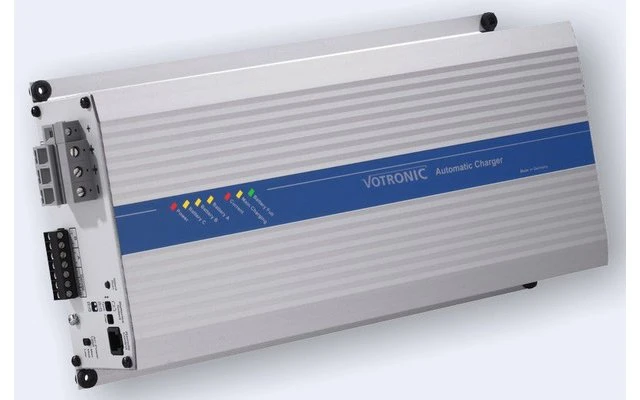

Votronic VAC 2425 F 3A Automatisches Ladegerät 24 V 25 A

Die Ladegeräteserie VAC-F ist für den Fahrzeugeinbau vorgesehen und erfüllt die Vorgaben des FNFW in der aktuellen Feuerwehrnorm DIN 14679 zur Aufladung von Zusatz- und Starter-Batterien in Einsatzfahrzeugen.

Details

• Ladeprogramme Nr. 5, 6, 7, 8 und 9 (Start, Gel, AGM, Säure) auf Batterietyp einstellbar
• Hervorragende Ladetechnik
• Vollautomatischer Dauerbetrieb für ständige Einsatzbereitschaft der Batterien
• Die Ladespannungen sind frei von Spitzen und so geregelt, dass Überladungen ausgeschlossen sind
• Störungsfreier Betrieb und Mitversorgung der am Fahrzeugbordnetz angeschlossenen Geräte
• Eingebauter Ladestromverteiler mit 2 Hauptladeausgängen, beide mit max. Strom- und Leistungsvermögen
• Ladestromverteiler Ausgang „2“ wahlweise auch umschaltbar auf eigenes Ladeprogramm für die Starterbatterie
• Starterbatterie wird bei Bedarf auch mit vollem Ladestrom geladen (kurze Fahrzeug-Standzeit)
• Meldeausgang (MA) +86 für Motor-Startsperre bei Fahrzeug-Netzanschluss
• Optische und akustische Warnung bei Batterie- und Betriebsfehlern
• Präzise Batterie-Temperaturkompensation, Temperatur-Sensoren im Lieferumfang enthalten
• Automatische Batterie-Regenerierung bei langen Standzeiten (zweimal wöchentlich)
• Ausgleich der Spannungsverluste auf den Ladekabeln für exakte Einhaltung der Ladespannungen
• Trennung der Batterien bei Netzausfall, Überhitzung, Fehlverhalten (Sicherheitsschalter pro Ladeausgang)
• Netzteilfunktion ermöglicht den Verbrauchern Weiterbetrieb und Datenerhalt z.B. beim Batteriewechsel
• Manueller Ladestart bei tiefentladener Batterie nach DIN 14679
• Variable Einbaulage
• Elektronik gegen Feuchtigkeit geschützt
• Intelligente Mikroprozessorsteuerung berücksichtigt die gleichzeitige Mitversorgung von Verbrauchern an der Batterie
• Netz-/Ladeleistung reduzierbar bei leistungsschwacher oder eingeschränkter Netzversorgung (Power-Limit-Funktion)

Ladeprogramme

• 5 „MOTOR“: Ladeprogramm für Blei-Säure-/Nass-Batterien, Kennlinie IU1oU2oU3: Kennlinie ähnlich Lichtmaschine/Generator für bewegten (mobilen) Einsatz (Säureschichtung) mit besonders geringer Wartung (Batteriegasung, Wasserverbrauch). Ladung und Ladeerhaltung von Starter-Batterien in Einsatz-Fahrzeugen, gemäß einem herkömmlichen Vorschlag des Normenausschusses Feuerwehrwesen (FNFW). Für herkömmliche, konventionelle Standard Starterbatterien, Starterbatterien „Absolut wartungsfrei“, „Wartungsfrei nach EN“, „Wartungsfrei nach DIN“, „Wartungsfrei“, „Wartungsarm“.
• 6 „L“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: L = gering nach DIN EN 50342-1, Kennlinie IU1oU2oU3. Kennlinie mit mittlerem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 7 „VL“: Geschlossene Säure-/Nass-Batterien mit Wasserverbrauch: VL = sehr gering nach DIN EN 50342-1, Kennlinie IU1oU2oU3. Kennlinie mit hohem U1-Niveau für Säure-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 8 „Vlies“: Verschlossene Batterien (VRLA) mit AGM-/Vlies-Technologie: Kennlinie IU1oU2oU3. Kennlinie für AGM-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz.
• 9 „Gel“: Verschlossene Batterien (VRLA) mit Gel-Technologie: Kennlinie IU1oU2oU3. Kennlinie für Gel-Batterien bei Fahrzeug-Einbau- oder Extern-Ladegeräten mit festem Standplatz

Technische Merkmale

• BR: Automatische Batterie-Regenerierung
• DC: Netzteil-Funktion (Batteriewechsel)
• FB: Anschluss Fern-Bedienung/-Anzeige
• LV: Ladestromverteiler für eine oder mehrere Batterien
• PL: Power-Limit-Funktion (Netz-Ladeleistungs-Reduzierung)
• TK: Temperatur-Kompensation
• TS: Temperatur-Sensor im Lieferumfang
• Elektronik feuchtigkeitsgeschützt

Technische Daten

• Nennspannung (AC) in [V]: 230
• Betriebsspannungsbereich (AC) in [V]: 190 – 265 (volle Ladeleistung)
• Leistungsaufnahme (AC) in max. [W]: 830
• Sinusförmige Power-Faktor-Korrektur (CosPhi = 1): ja
• Batterie-Nennspannung (DC) in [V]: 24
• Batteriekapazität in [Ah]: 40 – 125 (250 1)
• Nebenladeausgang „S“ in [A] –
• Ladekennlinie: IU1oU2
• Spannungsbegrenzung bei allen Ladearten/Programmen [V]: 30
• Spannungswelligkeit in [mV]: rms < 80
• Anzahl Ladeausgänge: 2 + MA
• Geräte-Einbaulage: beliebig
• Temperaturbereich [°C]: -20 bis +45
• Schutzgrad/-klasse: I / IP 21
• Maße (B x H x T) inkl. Befestigungsflansche, ohne Anschlüsse: 305 x 71 x 160 mm
• Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
• bei Einsatzpausen der Fahrzeuge >24 Stunden, nach DIN 14679

Lieferumfang

• Netzkabel
• 2 Temperatursensoren
• Bedienungsanleitung
