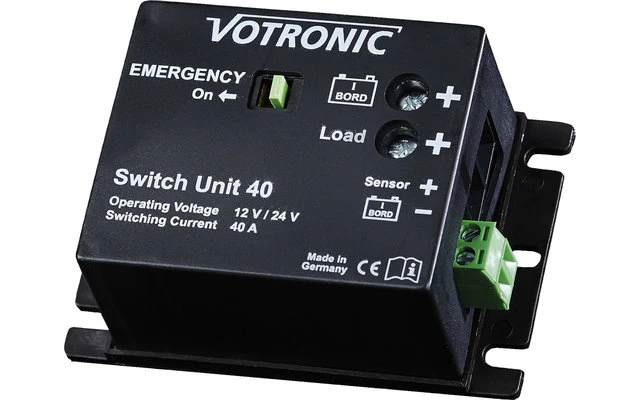

Votronic Switch Unit 40

Die VOTRONIC Switch Units arbeiten auf der Basis eines bistabiler Leistungsrelais. Ihr Eigenverbrauch ist äußerst gering. Sie sind besonders als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll, geeignet. Die Strombelastbarkeit beträgt 40 bzw. 100 A.

Die Switch Units können durch einen einfachen Schalter (1pol. EIN / AUS) fernbedient werden.

Zudem können über eine NOT-EIN-Funktion (EMERGENCY-Schalter) die Verbraucher auch manuell am Relais ein- bzw. ausgeschaltet werden.

Details

• Der Einsatzbereich erstreckt sich über Wohnmobile, Boote bis hin zu Einsatzfahrzeugen:
• Einfache Ansteuerung über einfachen EIN / AUS-Schalter
• Hohe Schaltströme, kurzzeitig hoch überlastbar
• Verwendbar als Batterie-Hauptschalter durch einfachen EIN / AUS-Schalter (fernbedienbar)
• Von außen sichtbare Schaltzustands-Anzeige
• Elektronische Verzögerung verhindert zu schnelle Reaktion, z. B. Spannungseinbrüche, Einschalten starker Verbraucher
• Geeignet für Dauerbetrieb (sehr geringer Eigenverbrauch / konform EN13976).
• kein Eigenstromverbrauch bei Abschaltung über einen externen Schalter (Fernbedienung)
• Automatische Abschaltung bei Unterspannung 8,5 V (minimale Betriebsspannung der Switch Unit)

Technische Daten

• Betrieb-spannung: 12 und 24 V
• Schaltstrom Dauer-Laststrom
• Switch Unit 40-Ausführung: 40 A
• Switch Unit 100-Ausführung: 100 A
• Laststrom kurzzeitig
• Switch Unit 40-Ausführung: 60 (1 Sek.) A
• Switch Unit 100-Ausführung: 150 (10 Sek.) A
• Eigenverbrauch Ruhe/Ein: 0 / <3 mA
• Kabel-anschlüsse
• Switch Unit 40-Ausführung: 2,5 – 10 mm²
• Switch Unit 100-Ausführung: M6
