Votronic Power-Control VPC Jupiter 100 Multi-Panel-System Mit Smart-Shunt Und Masseband

Das VOTRONIC Power Control (kurz VPC) ist ein innovatives Multi-Panel-System für Reisemobile, das die wichtigsten Funktionen und Informationen bedienerfreundlich in einem Gerät zusammen führt. Die Informationen werden über ein helles, weiß beleuchtetes Grafikdisplay dargestellt. Die groß angezeigten Werte sind bei allen Lichtverhältnissen auch aus größerer Entfernung hervorragend ablesbar.

Farbige Leuchtdioden signalisieren jederzeit die gewählte Funktion. Die einzelnen Ausführungen unterscheiden sich in Ihrem Funktionsumfang, der auf die spezifischen Ansprüche der unterschiedlichen Fahrzeugtypen ausgelegt ist. Während die Version Jupiter z.B. bezüglich der Energieversorgung und der Füllstände nahezu keine Wünsche offen lässt, empfiehlt sich die Ausführung Merkur besonders für kompaktere Fahrzeuge, die häufig über keine festen Tanks verfügen.

Alle Geräte verfügen mindestens über eine Spannungsanzeige für die Bord und Starter-Batterie und einen Schaltausgang für ein externes Relais als Hauptschalter. Ein abschaltbarer Alarmgeber (Beeper) am Panel sowie ein Hinweis in der Anzeige machen darauf aufmerksam, wenn eine einstellbare Energie-Schwelle unterschritten wurde und der Hauptschalter in einigen Sekunden automatisch abschalten wird, um eine Tiefentladung der Batterie zur verhindern.

Die Marine-Ausführungen sind Geräte für Boote mit vor Feuchtigkeit geschützter Elektronik zusätzlich ausgestattet

Details
Die drei Ausführungen (Terra, Merkur und Jupiter) unterscheiden sich im Funktionsumfang wie folgt:

• Spannungsanzeige für Start- und Bordbatterie (für VPC Terra-, Merkur- und Jupiter-Ausführung vorhanden)

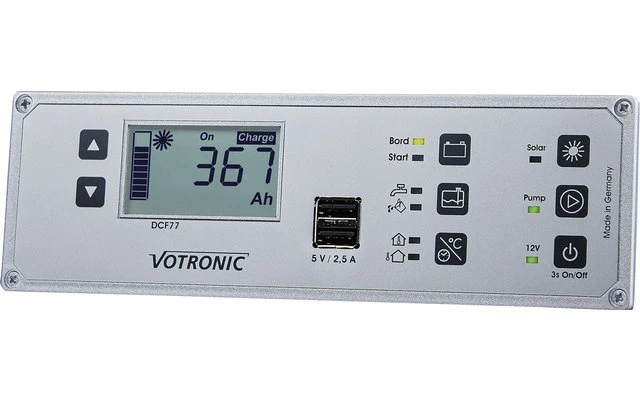

• Nur VPC Jupiter mit Smart-Shunt: Batterie-Computer für die Bord-Batterie (inklusive Batteriespannung Startbatterie)

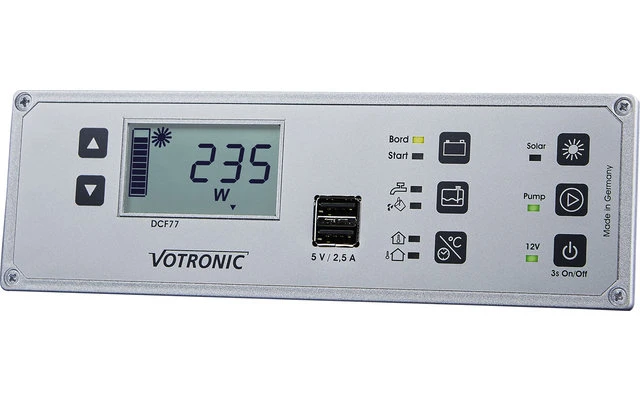

• Solar-Computer für alle VOTRONIC Solarregler ab 2014 und VBCS Triple
• Hauptschalter via externem Relais mit spannungsgesteuertem Tiefentladeschutz für die Bordbatterie (für VPC Terra-, Merkur- und Jupiter-Ausführung vorhanden)
• Füllstandsanzeige für Frischwasser- und Abwassertank (Nur für VPC Terra- und Jupiter-Ausführung vorhanden)
• Schalter für die Frischwasserpumpe (Nur für VPC Terra- und Jupiter-Ausführung vorhanden)

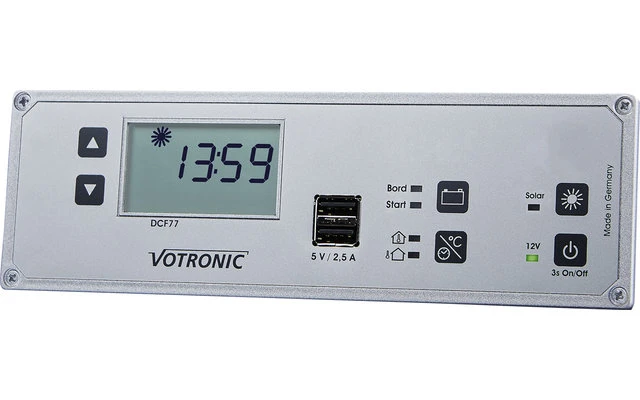

• Thermometer/Uhr: Kombinierte Funktion für Innen- und Außentemperatur und Uhrzeit im 24-Stunden-Format. (Nur für VPC Jupiter-Ausführung vorhanden)
• Innen- und Außenthermometer (Nur für VPC Merkur-Ausführung vorhanden)
• Uhr im 24-Stunden-Format (Nur für VPC Merkur-Ausführung vorhanden)
• USB-Doppel-Ladeport (5V; 2,5A) (Nur für VPC Jupiter- und Merkur-Ausführung vorhanden)

Technische Daten
Nennspannung Bordbatterie [V]

• VPC Terra: 12 / 24
• VPC Merkur und VPC Jupiter (100, 200 und 400): 12

Strom-aufnahme [mA]

• VPC Terra und VPC Merkur: 6 – 60
• VPC Jupiter (100, 200 und 400): 13 – 60

Schaltstrom Pumpe max. [A]

• VPC Terra und VPC Jupiter (100, 200 und 400): 16

Maße (B x H x T) [mm]

• VPC Terra: 200 x 65 x 28
• VPC Merkur und VPC Jupiter (100, 200 und 400): 200 x 65 x 30

Einbaumaße [mm]

• VPC Terra: 185 x 57 x 22
• VPC Merkur und VPC Jupiter (100, 200 und 400): 185 x 57 x 24

Liferumfang
VPC Terra-Ausfürung:
Befestigungsschrauben, Anschlusskabel für Votronic-Solarregler bzw. VBCS Triple 5m lang, Anleitung

VPC Merkur-Ausführung:
Befestigungsschrauben, Anschlusskabel für Votronic Solarregler bzw. VBCS Triple 5m lang,
2 Temperaturfühler (Innen & Außen), Anleitung

VPC Jupiter-Ausführung:
Mess-Shunt 100 A, 200 A oder 400 A inklusive Smart-Shunt-Abdeckung, Befestigungsschrauben,
je 1 Anschlusskabel 5m lang für Votronic-Solarregler bzw. VBCS Triple und für Smart-Shunt, 2 Temperaturfühler (Innen & Außen), Anleitung
