Verbindet Rohr, Kugelhahnventil und Verbinder schnell und einfach und gleichzeitig sicher und dicht. O-Ring 1 ist dabei in der inneren Außenringnut des Rohres fixiert. O-Ring 2 ist in der inneren Innenringnut des Ventilkörpers oder der Verbinder angeordnet. Beim Einstecken des Rohres greifen die beiden O-Ringe dann in die jeweils komplementäre freie Nut am anderen Bauteil. Der Doppel- O-Ring dichtet ab und sichert gleichzeitig die Verbindung. Dabei bleibt die Verbindung flexibel, so dass ein Nachjustieren möglich ist. Auch Spannungsrisse werden vermieden. Alle abgebildeten Verbinder können einfach auf das Rohr gesteckt werden.
Details
| Ausführung | Länge (mm) | Breite (mm) |

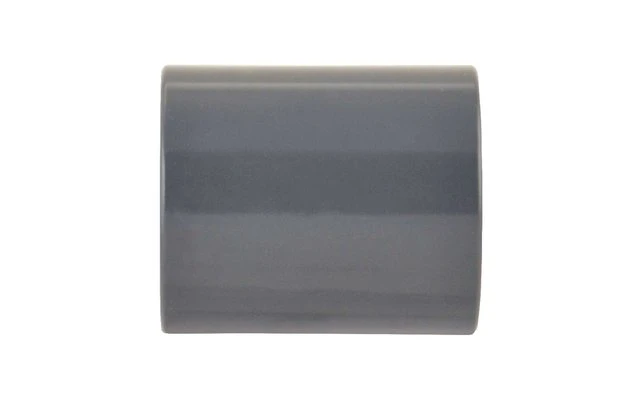

| Gerader Rohrverbinder | 58 | 49 |

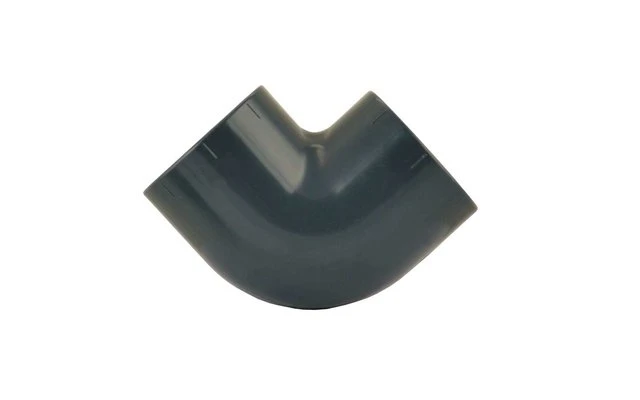

| Winkelverbinder 90 ° | 71 | 49 |
| Winkelverbinder 45 ° | 90 | 50 |

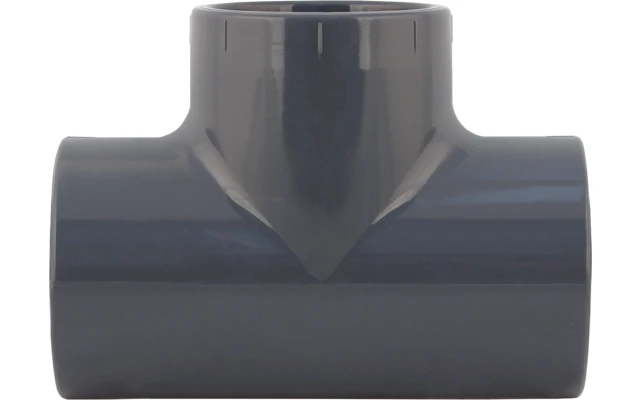

| T-Verbinder | 99 | 70 |

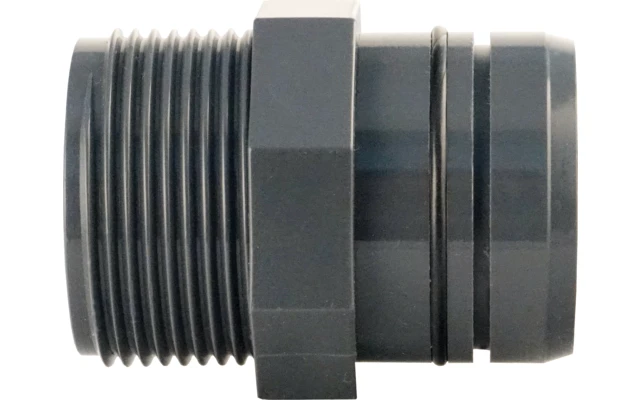

| Gerader Rohrverbinder mit AG 1 ¼“ Außenringnut | 55 | 40 |
