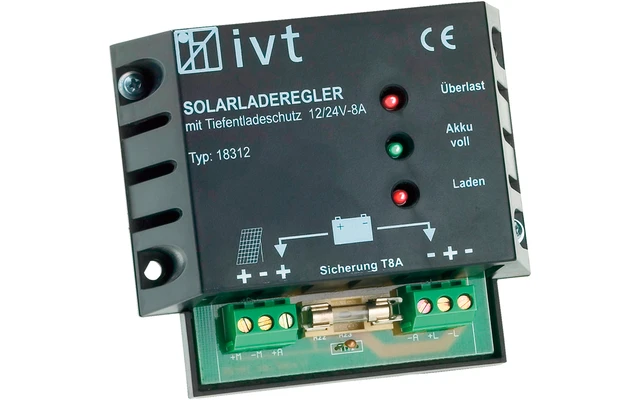

IVT Shunt Solar Laderegler 12 V / 24 V 8 A

Der preis-/leistungsstarke 8 A Shunt Solar-Laderegler ist ideal für kleine und mittlere Solaranlagen. Er erkennt selbständig, ob ein 12 V- bzw. 24 V-System angeschlossen ist. Der Shunt Laderegler ist mit den wesentlichen Regelungs- und Schutzfunktionen ausgestattet, die für ein schonendes und sicheres Laden und Entladen von Blei-Säure- und Blei-Gel-Akkus notwendig sind.

Details

• Pulsweitenmodullierte Ladekontrolle (PWM)
• Geeignet für Blei-Säure- und Blei- Gel-Akkus
• Automatische Spannungserkennung 12 V/24 V
• Kontrolliertes, temperaturabhängiges Gasen
• Mit integriertem Temperatursensor
• 12 V/24 V Lastausgang
• Geringer Eigenstromverbrauch
• LED-Batterie-Statusanzeige
• Robustes Kunststoffgehäuse


Technische Daten

• Akkusystemspannung 12 V / 24 V
• Unterstützte Akku-Typen Blei-Säure, Blei-Gel
• Art der Laderegelung PWM Shunt
• Max. Modulleistung 55 W / 110 W
• Max. Modulspannung 22 V / 35 V
• Max. Modul-/Ladestrom 8 A
• Max. Laststrom 8 A
• Eigenstromverbrauch 5 mA
• Sicherung 10 A
• Temperaturfühler ja
• Betriebstemperaturbereich -25 °C bis +50 °C
• Gemeinsames Masse Potential (Minuspol) nein
• Schaltbare Lastausgang nein
• Anzeige LED
• Gehäuse Kunststoff

Ladeparameter:

• Ladeschlussspannung 13,7 V / 27,4 V
• Ladeschlussspannung, Gasung deaktiviert 14,1 V / 28,2 V
• Erhaltungsladung 13,7 V / 27,4 V
• Erhaltungsladung, Gasung deaktiviert 14,1 V / 28,2 V
• Gasung aktiv ab 12,4 V / 24,8 V
• Gasungsentspannung 14,5 V / 29 V
• Temperaturkompensation 24 mV/K / 48 mV/K
• Temperaturkompensation, bei Gasung 18 mV/K / 36 mV/K

Tiefentladeschutz Lastausgang:

• Abschaltspannung 11,1 V / 22,2 V
• Rücksetzspannung 12,6 V / 25,2 V

Tiefentlade- und Überladeschutz
Der integrierte Tiefentladeschutz schaltet den Lastausgang automatisch ab, sobald die Batteriespannung unter die Mindestspannung sinkt. Wenn die Batterie nachgeladen wurde und die Batteriespannung über die Rücksetzspannung steigt, schaltet der Solar-Laderegler den Lastausgang automatisch wieder zu. Ein Überladen wird dank integriertem Überladeschutz verhindert.

Automatische Temperaturkompensation
Der eingebaute Temperatursensor sorgt auch bei schwankenden Temperaturen für eine möglichst optimale Ladung der Batterie. Die Ladeschluss- und Gasungsschlussspannung werden dynamisch an die herrschende Temperatur angepasst. Bei hohen Temperaturen wird die Schlussspannung herabgesetzt, bei niedrigen Temperaturen erhöht.

Gasungsregelung
Wird eine Blei-Batterie längere Zeit ohne kontrollierte Gasentwicklung betrieben, können sich schädliche Säureschichten bilden. Der Solar-Laderegler beseitigt bzw. verhindert die Bildung von Säureschichten durch kontrolliertes Gasen. Dieses Verhalten ist ebenfalls temperaturabhängig und wird durch den eingebauten Temperaturfühler kompensiert.

LED-Anzeige
Drei LEDs geben Auskunft über drohende Tiefentladung, den aktuellen Ladezustand sowie den Betriebszustand der Batterie.

Lieferumfang
Shunt Solar-Laderegler 12 V/24 V, 8 A Bedienungsanleitung in DE, GB, FR, NL
